Кукан своими руками

ИЗГОТОВЛЕНИЕ КУКАНА

Применяемые материалы и фурнитура:

1. Коуш - 2 шт. Его длина на фото - 29 мм.

2. Вертлюжок - в зависимости от кол-ва застежек ( булавок).

3. Втулка - в зависимости от кол-ва застежек (2 шт. на каждую).

4. Кольцо - 1 шт.

5. Карабин - 1 шт.

6. Шнур капроновый.

7. Нержавеющая проволока.

ОПИСАНИЕ ФУРНИТУРЫ

Коуши, шнур, карабины продаются в магазинах, торгующих такелажем.

Шнур - капроновый, плетеный (не крученый! - будет путаться!) диаметр 4 мм. Длина - в зависимости от условий ловли - до 7-8 м. Для Урала, и водоемов где нет большой волны и продолжительных мелей от берега достаточно 3-4 м.

Карабин - любой, достаточно прочный и нержавеющий. С ним легко закрепить кукан (борт лодки, колышек на берегу, куст, тростник и т.д). Размер карабина на фото - 50 мм.

Коуши - если негде купить, их несложно сделать самому, распилив вдоль отрезок нержавеющей (медной) трубки диаметром 4-5 мм, длиной 30-40 мм и выгнув нужным образом. Из одного отрезка трубки получается как раз два коуша. Коуши нужны для увеличения надежности кукана. Если крепить без него, простым узлом (как это делается на недорогих куканах), из-за перетирания шнура можно потерять сразу весь кукан, т.к. вся конструкция опирается на нижнюю петлю. Да и дизайн сильно выигрывает - нет громоздких узлов на концах кукана.

Вертлюжок - деталь ответственная. Чем прочнее, тем лучше. На фото вертлюжки - длиной 40 мм. У тройного среднее ушко откусывается. Можно применять вертлюжки на подшипниках, но это удовольствие недешевое. Ушки вертлюжков должны быть достаточно большими, чтобы они свободно скользили по шнуру. Если ушки ( или отверстия) маленькие, из положения можно выйти применив промежуточные кольца. (См ниже).

Втулка - они необходимы для того, чтобы разнести застежки (и, соответственно рыбу) друг от друга. Изготавливаются из эбонита, стеклотекстолита, капролона и т.д. Длина - 20 мм, наружный диаметр 11-12 мм, внутренний выбирается таким, чтобы они свободно скользили вдоль шнура. Втулки должны быть достаточно прочными, не гнить в воде и не плавать. Плавучесть кукану ни к чему. Втулок надо по 2 шт на застежку.

Кольцо - служит для крепления застежки к нижнему коушу. Колец может понадобиться и больше - возможно придется ставить на вертлюжки, если их ушки слишком малы для свободного скольжения по шнуру. Изготавливаются из той же проволоки, что и застежка. Диаметр 8-10 мм. После установки на место стык кольца надежно пропаивается.

Проволока нержавеющая - диаметром 2-2,5 мм. Должна обладать некоторыми упругими свойствами. Но не настолько как пружина. Подходит от аргоновых сварочных полуавтоматов. На кукан ( в зависимости от кол-ва застежек) уходит примерно 5 м.

Изготовление кукана своими руками

Этап 1. Изготовление застежек

• 1.  Берем отрезок проволоки длиной 65 см. Отмеряем с одной стороны 23см. Это будет точкой перегиба. Обвиваем проволоку вокруг зажатого а тисках прута, диаметром 10 мм. Затем слегка отгибаем концы в обратном направлении чтобы получить правильное кольцо. См. фото 2 в красном кружке.

• 2.   Нагреваем короткий конец на газу. Надеваем внутрь кольца вертлюжок (нагревать лучше без него, чтобы не повредить, но не забудьте надеть!) и аккуратно, виток к витку, обматываем вокруг длинного конца 2 витка. После чего выпрямляем короткий конец вдоль длинного. См. Фото.

Можно обойтись и без нагревания, но есть риск сломать проволоку в месте изгиба, кроме того делать плотные витки значительно труднее.

• 3. На расстоянии 50 - 55 мм от края кольца снова делаем 2 плотных витка коротким концом вокруг длинного, направляя после этого короткий конец перпендикулярно длинному. В конце операции короткий отрезок должен находиться в плоскости, перпендикулярной плоскости в которой лежит кольцо. См. Фото.

Этот узел и далее я делаю без нагрева. Здесь у меня почему-то никогда проволока не ломалась.

• 4. Формируем петлю. Короткий конец проволоки, с помощью круглогубцев, загибаем в обратном направлении. Высота петли - 35-40 мм. Петля внутри должна получиться такого размера, чтобы проволока могла проходить сквозь нее свободно. Взаимное расположение относительно друг друга кольца А и петли В, а также форма петли - см. фото. В результате получаем этакую шпажку.

• 5.  Оставшимся коротким концом делаем вокруг длинного еще пару витков для надежной фиксации петли на предназначенном месте. Отпиливаем лишнее и аккуратно обрабатываем надфилем. Травмировать кожу на рыбалке и цеплять траву будет нечем.

• 6. Размеры для ориентировки.

• 7. Выравниваем оставшийся длинный конец проволоки. Формируем застежку, следя за тем, чтобы загиб находился в одной плоскости.

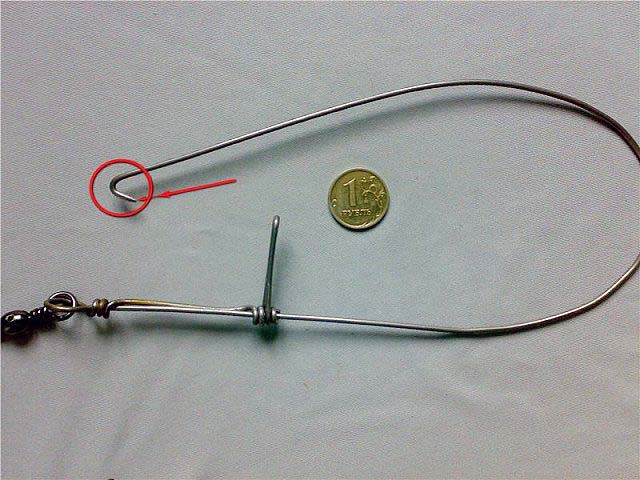

• 8. Заканчиваем формирование застежки. Слегка затачиваем конец (до остроты не обязательно, чтобы не травмироваться) см. фото 9 (по стрелке). Конец загибаем в форме крючка. См фото 9 - (вкружке). Размер крючка - 10 мм.

Застежка готова.

• 9.  Продеваем конец застежки в петлю. Это первый шаг застегивания.

• 10. Шаг два: зацепляем крючок за кольцо. Все, капкан захлопнулся.

Этап 2. Сборка кукана.

• 1.   Собираем нижний узел. Он несет на себе всю нагрузку, поэтому обязан быть прочным. Первая ( нижняя) застежка крепится к петле, образованной шнуром с коушем. Вертлюжок застежки соединяется с петлей через кольцо.
• После соединения кольцо сжимается и стык пропаивается. Шнур сшивается между собой плетенкой. Для надежности, после сшивания, это место лучше обмотать дополнительно, виток к витку, той же плетней.

• 2.   На фото видно крепление нижней застежки в сборе. Далее на шнур нанизываем пару втулок, потом следующую застежку (в круге), и так далее. На кукан достаточно ставить 7-8 застежек. В любом случае больше 10-ти ставить не стоит.


• 3.    Собираем верхний узел так же, как и нижний. Вместо застежки в петлю цепляем карабин.

Все, кукан готов.

В заключение хочу добавить, что делать его намного быстрее, чем читать и смотреть. А уж пока я все это фотал и писал, при наличии материалов, мог бы успеть сделать десятка три застежек. Делаются они быстро.

Удачных рыбалок!
